| 嵌入式電源系統 >> 3U嵌入式電源 |
|
|
111810454616 |
|
3U嵌入式電源 |
|
48V |
|
90A |
|
5.4KW |
|
嵌入式電源系統 |
|
|
|

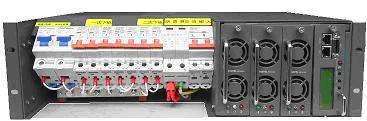

 3U嵌入式電源模塊（圖1）

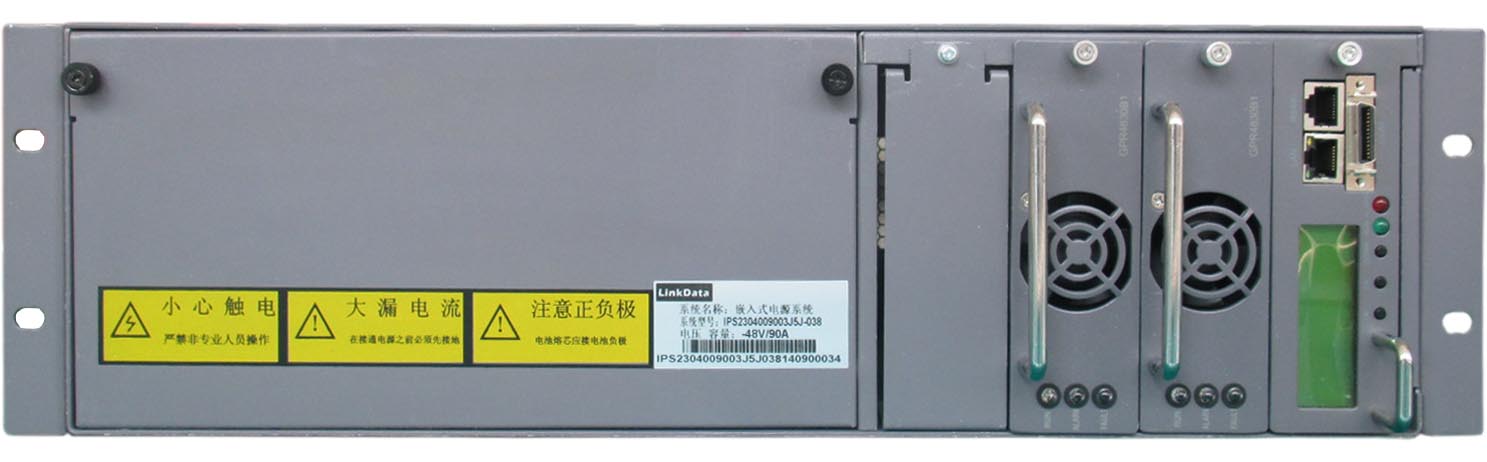

3U嵌入式電源模塊（圖2）

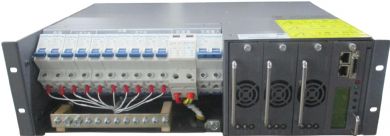

3U嵌入式電源模塊（圖3）
|
AC輸入 |
|
|
3U
嵌入式系統
|
|
48V
額定輸出電壓
|
|
5.4KW
額定輸出功率
|
|
90A
最大輸出電流 |
|
|
|
|
電壓范圍： |
175-315V ph-N（全功率輸出）
85-175V ph-N（降功率輸出） |
|
頻率范圍： |
45-66Hz |
|
功率因數： |
> 0.99（滿載） |
|
|
92%（滿載） |
|
供電方式： |
單相（標準） |
|
DC輸出 |
|
|
標稱電壓： |
-48V |
|
電壓范圍： |
43-60V |
|
額定輸出功率： |
5400W(3600W,2700W) |
|
最大電流： |
90A(60A,45A) |
|
極性： |
正極接地（標準） |
|
負載分路： |
一次下電：6（5）路；二次下電：2路 |
|
LVD： |
電池LVD（標準）負載LVD（可選） |
|
LVD額定值： |
100A |
|
電池分路： |
2×63A（100A) |
|
監控模塊： |
SM32 |
|
整流模塊： |
RM1848(RM1248、RM948) |
|
告警： |
非緊急綜合告警
緊急綜合告警
整流模塊故障
負載保險絲/斷路器故障
電池保險絲/斷路器故障
AC 故障
1 個不可配置（監控器故障）
繼電器接點容量為 60VDC/1A |
|
環境要求 |
|
|
環境溫度： |
-10℃ to +70℃ |
|
濕度： |
5-95%（無冷凝） |
|
海拔： |
< 2500m |
|
機械 |
|
|
尺寸（W，H，D）： |
482.6mm（標準19"模塊）
133.3mm（3U，5 1/4"），330mm（13") |
|
重量： |
10.2kg（無整流模塊）
14kg（含3個整流模塊） |
|
安規： |
EN60950 |
|
|
|
