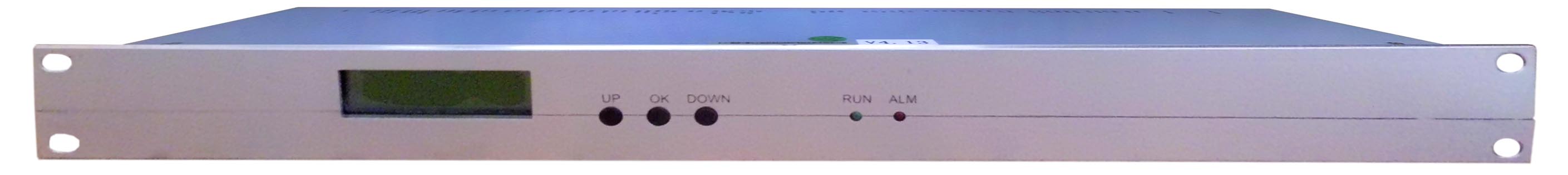

SM22監控模塊圖（1）
|
|
輸入 |
| 電壓： |
24V： 16-60V DC
48V： 19-75V DC |
| 電流： |
24V： 160ma 額定
48V： 130ma 額定 |
|
界面 |
| 顯示屏： |
2 行 x 20 個字符字母數字顯示屏 |
|
通信 |
|
串行： |
前面板上 1 個 USB 端口，用于本地 PC 接口
1 個 RS232 和 1 個R J45 端口，用于遠程串行/調制解 |
|
繼電器： |
10 個告警和控制繼電器
9 個繼電器可用于自定義告警 |
|
TCP/IP： |
以太網接口，用于通過 SNMP
協議和內部基于 web 的配置進行通信 |
|
指示燈 |
| 3 個 LED 指示燈 |
綠色 - 已接通電源/監控器運行正常
黃色 - 非緊急告警
紅色 - 緊急告警 |
|
聲音告警： |
90dBA 蜂鳴器 |
| 按鍵： |
前面板上 3 個按鈕，可用于參數設置 |
| 信號輸入： |
整流模塊控制串行總線和外圍模塊接口
保險絲故障
2 路備用數字輸入
2 個溫度傳感器
3 個分流器
1 路 DC 電壓輸入 |
|
告警 |
| 告警觸點： |
繼電器接點容量為 60VDC/1A |
| 告警內容： |
緊急
非緊急
整流模塊故障
交流故障
浮充電壓高
浮充電壓低
LVD1 控制
LVD2 控制 |
|
機械 |
| 尺寸（W，H，D）： |
483mm（19” ），44mm (1U)，110mm |
| 重量： |
0.75kg |
|
連接： |
繼電器輸出，微型接線端子可接受 1.5mm csa 導線
與整流模塊架和外圍設備的串行通信-RJ45
TCP/IP 接口-RJ45，RS232 串行端口-DB9，USB 端口-USB B 插座 |
|
工作溫度： |
-25 至 +55°C |
|
存儲溫度： |
-50 至 +85°C |
|
安規： |
EN55022,EN55024 |
|
附件 |
|
溫度感應器： |
ACA-TC2U： 2 米長溫度感應器
ACA-TC7U： 7 米長溫度感應器
ASM-AC3P： 三 相 AC 電壓和電流監控器
ASM-ABM-24： 電池監控器接口模塊 |
|
版本 |
|
SM22-24： |
24V |
|
SM22-48： |
48V |
