結構

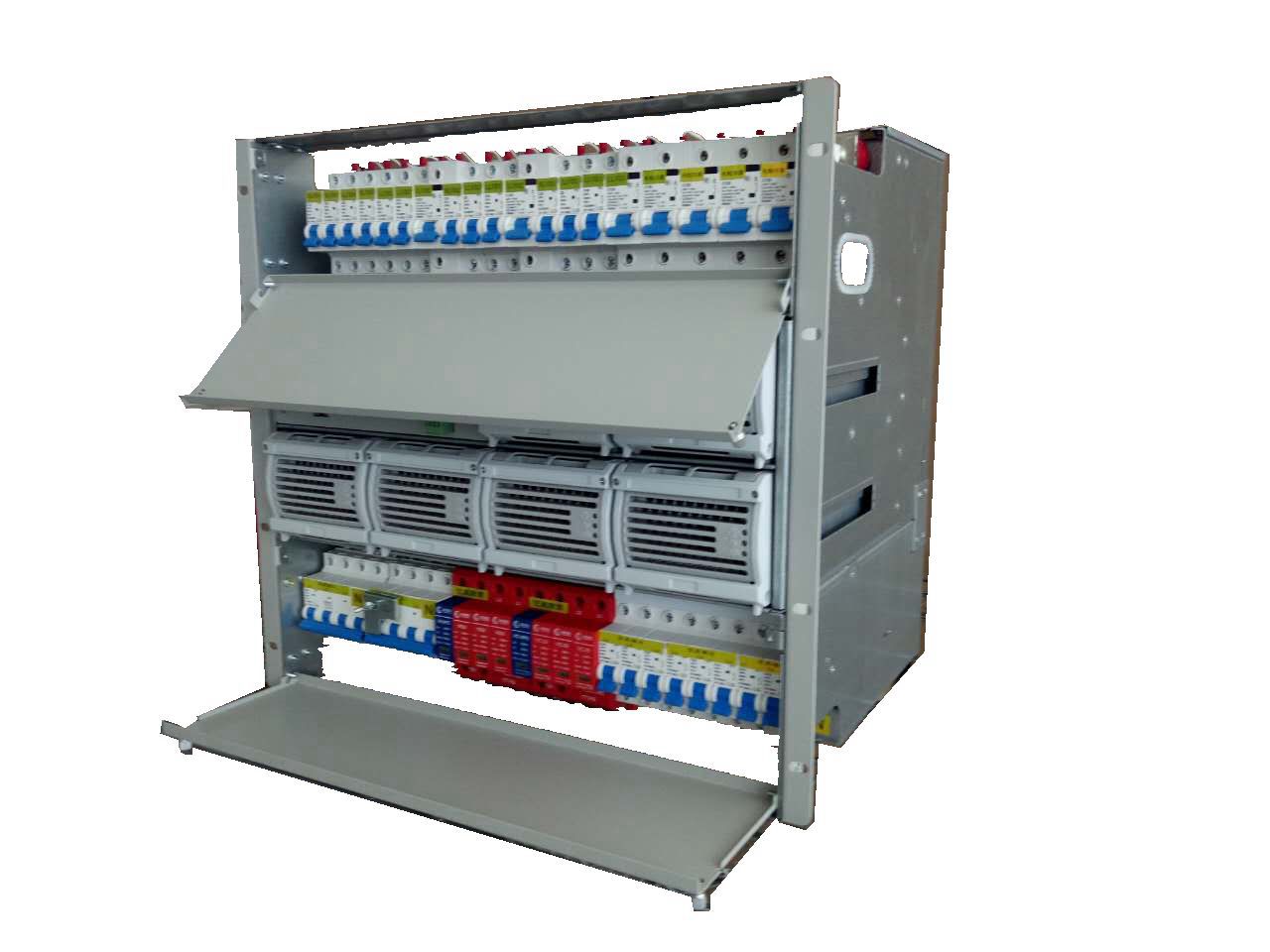

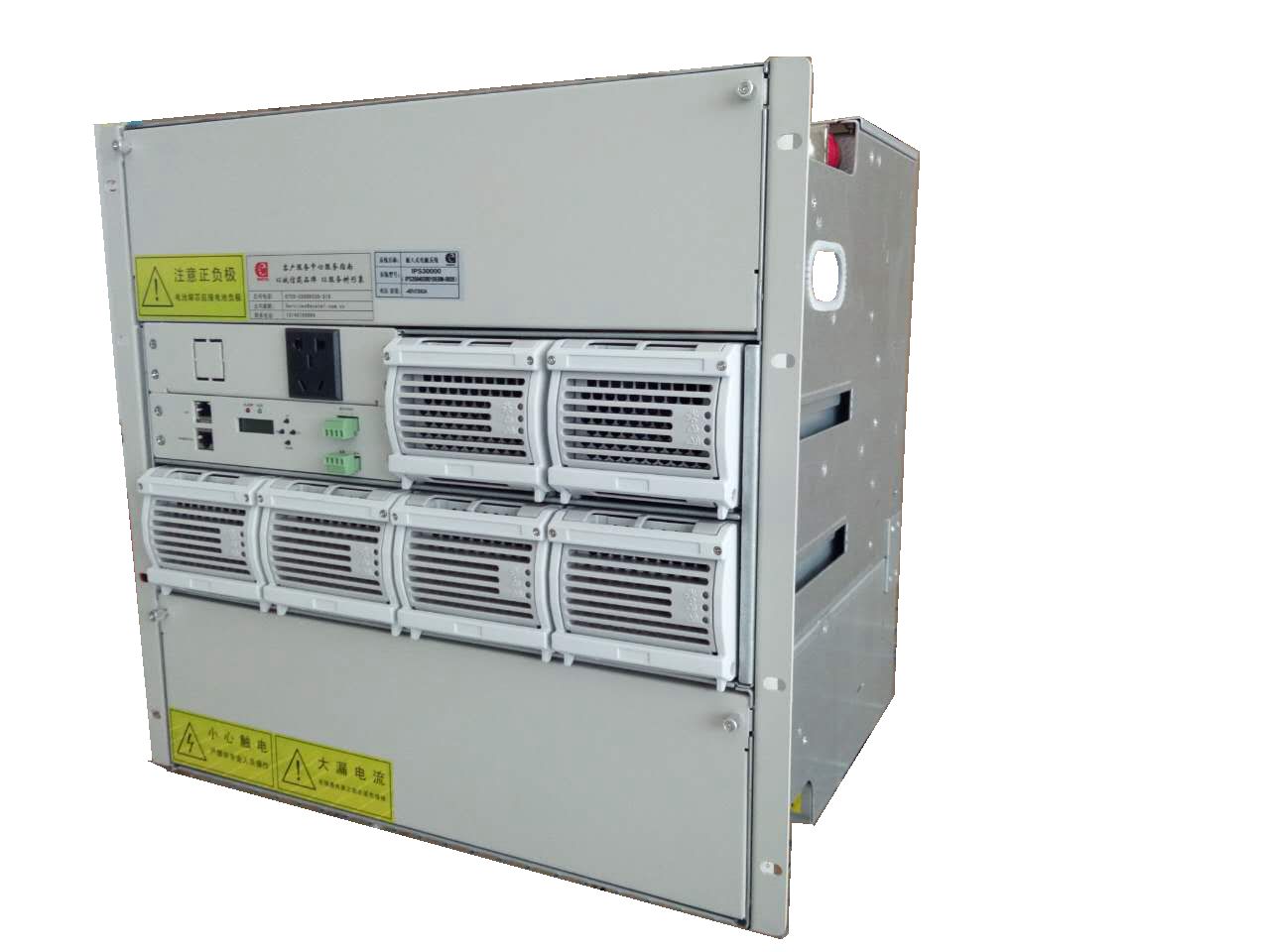

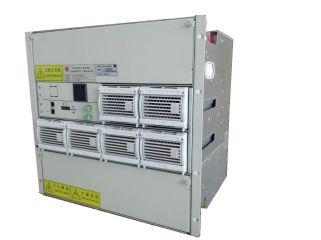

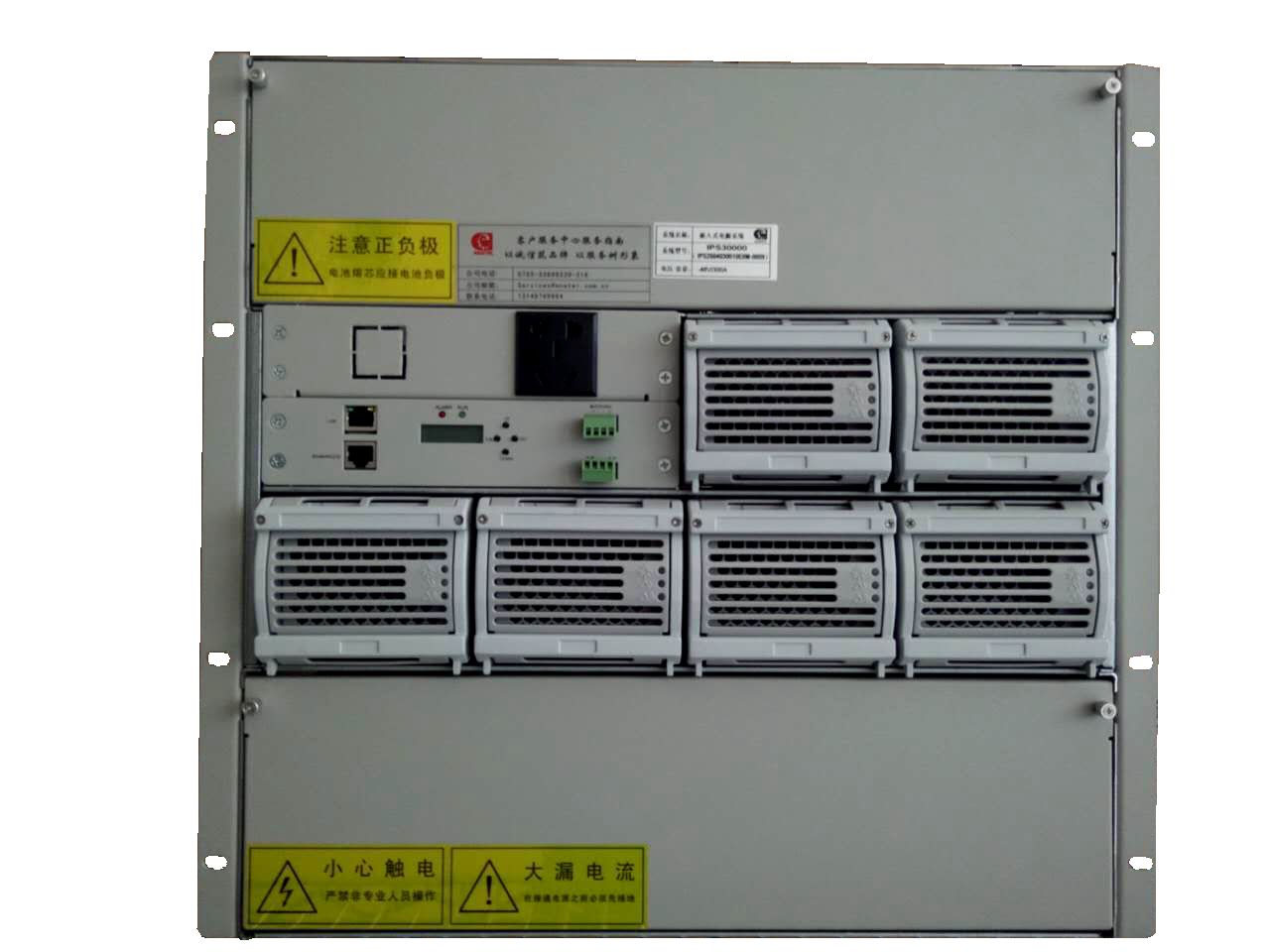

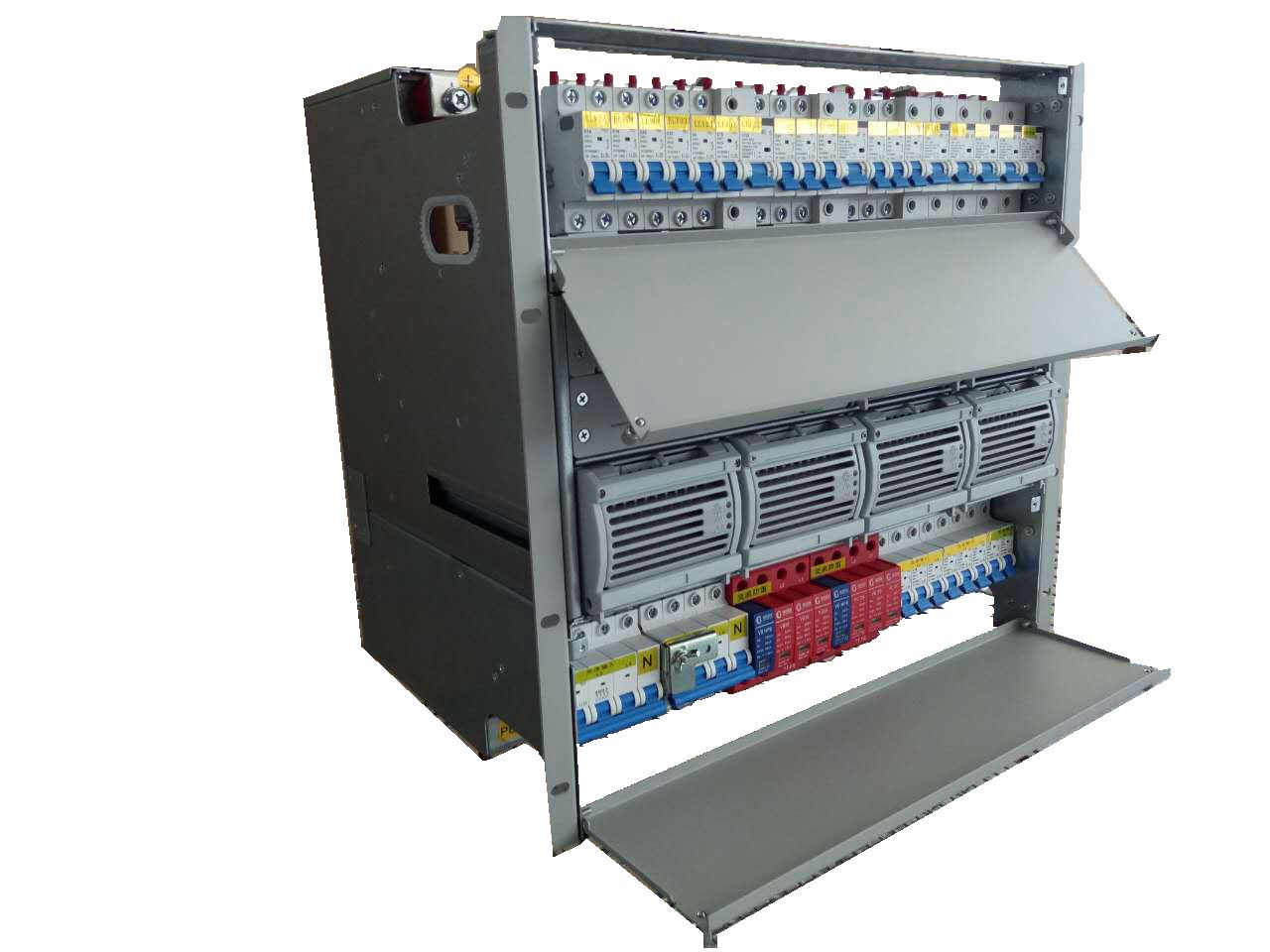

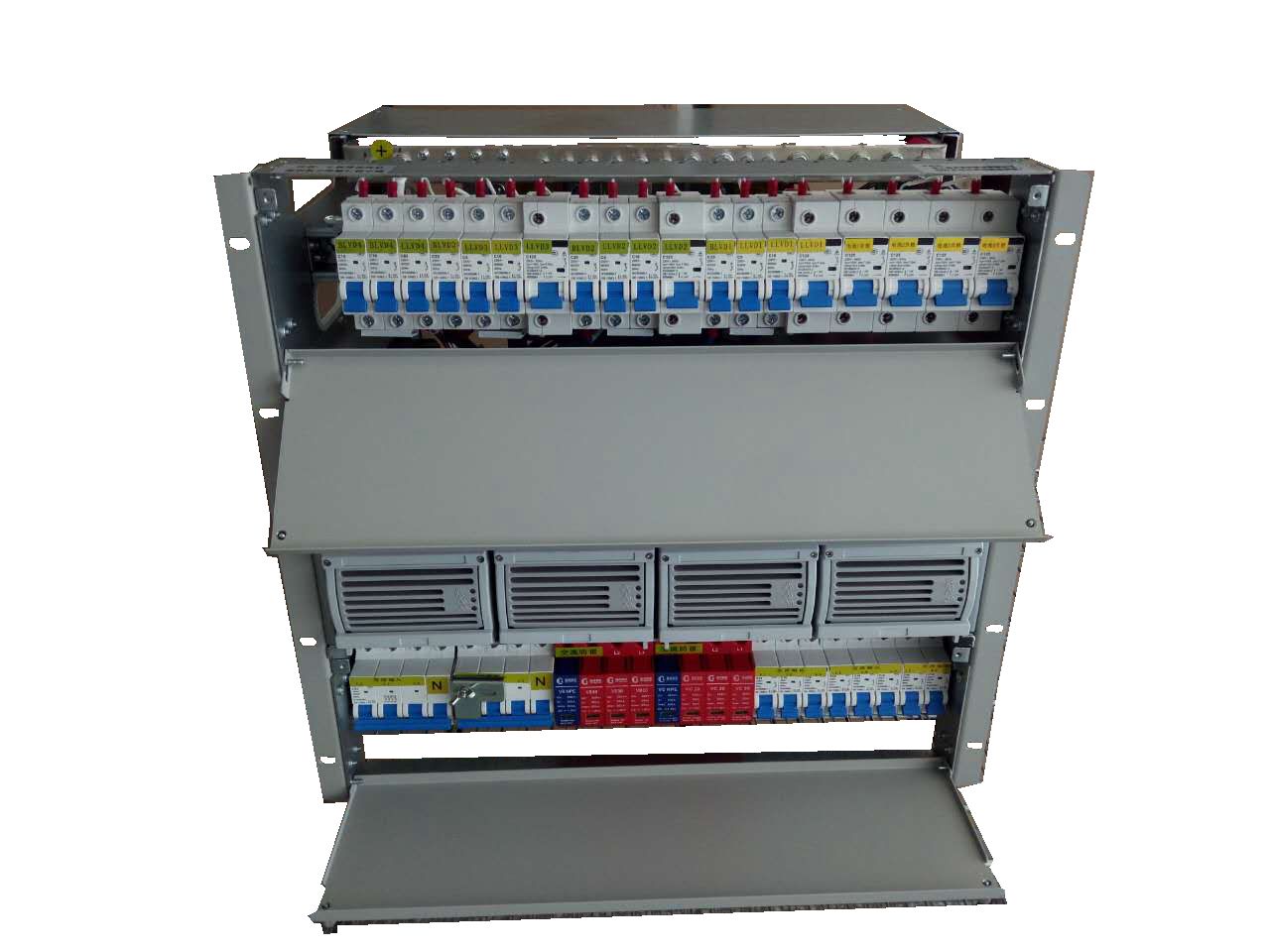

IPS30000-300/300嵌入式電源系統插框尺寸（高*寬*深）：443.7mm*482.6mm*351mm，從下到上由交流配電單元、監控單元、整流模塊單元及直流配電單元組成，滿足19英寸機架結構安裝。前后風道，模塊自帶風扇強制散熱，
AC輸入：
電壓范圍：90-300Vac
頻率范圍：45-66Hz
功率因數：> 0.99（滿載） 92%（滿載）
供電方式：三相（標準）
DC輸出：
標稱電壓：-48V
電壓范圍：43-60V
額定輸出功率：18000W最大電流：300A
極性：正極接地（標準）
負載分路：一次下電：10路；二次下電：5路
LVD：電池LVD（標準）負載LVD（可選）
LVD額定值：400A
電池分路：4×125A
監控模塊：SM32
整流模塊：RM4850
告警：系統輸入過壓保護，系統輸入欠壓保護，輸入過壓告警，輸入欠壓告警，輸出過壓告警輸，出欠壓告警，輸出過壓保護，負載下電保護（電壓），電池下電保護，負載下電保護（時間），電池上電。
接線方式：下進、上出
環境要求
低溫：-40℃（使用環境條件）-40℃（運輸環境條件）-25℃（貯存環境條件）-40℃能滿載啟動。（+55~+65℃線性降額20%。）
高溫：45℃（使用環境條件）70℃（運輸環境條件）55℃（貯存環境條件）。（+55~+65℃線性降額20%。）
濕度：5-90%（使用環境條件）90（40±2℃）%（運輸環境條件）
氣壓：(只對模塊進行)
低氣壓：86Kpa（使用環境條件）70Kpa（運輸環境條件）70Kpa（貯存環境條件）。
高氣壓：106Kpa（使用環境條件）106Kpa（運輸環境條件）106Kpa（貯存環境條件）。
海拔高度:≤4000m(海拔高度超過2000m,每增加100m，降低0.5℃)
重量：35KG（含6個模塊50KG）
安規：EN60950
|
