概述

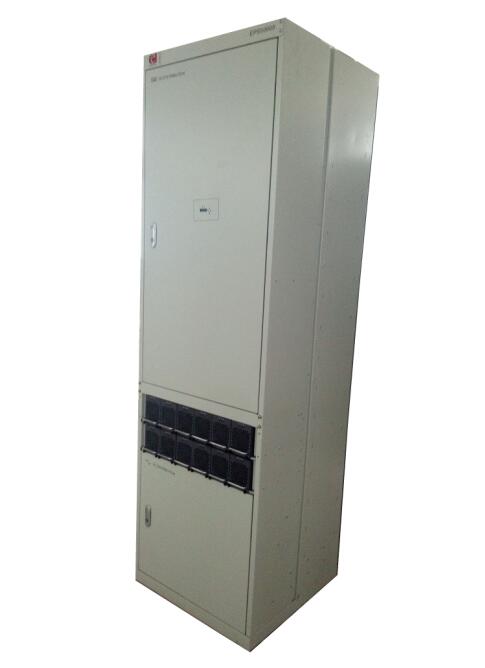

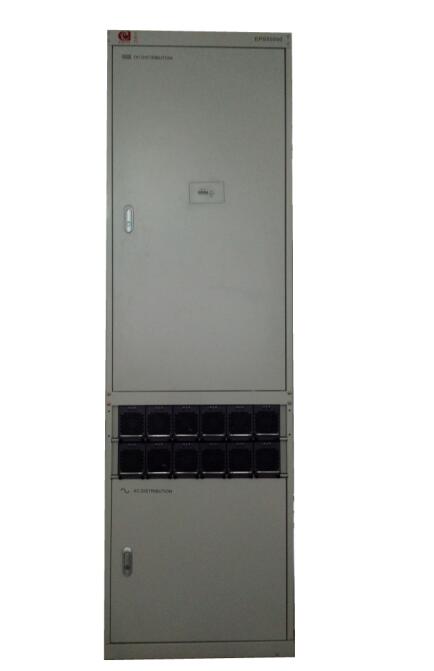

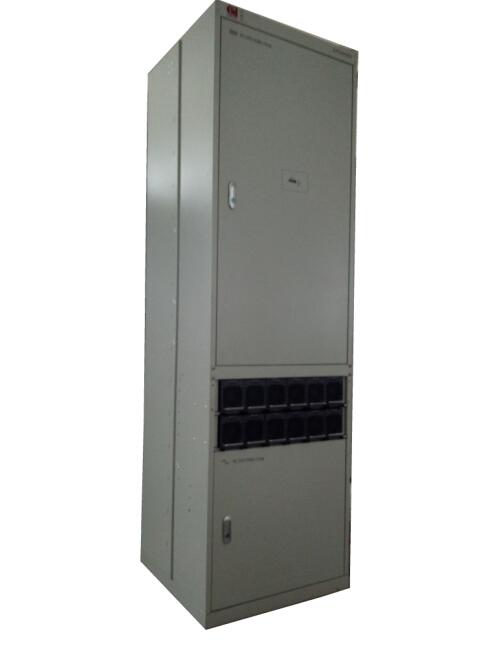

EPS50000智能高頻開關電源系統由機柜、交流配電、整流模塊（系統滿配置為12個）、監控模塊和直流配電共同組成，具有完善的電池管理，如電池低電壓保護功能和負載下電功能（可選），能實現溫度補償、自動調壓、無級限流、電池容量計算、在線電池測試、休眠節能等功能。電源系統網絡化設計，提供RS232/RS485、干接點等多種通信接口，組網靈活，可實現遠程監控，無人值守。同時具有完善的交、直流側防雷設計，完備的故障保護、故障告警功能。
適用鐵塔公司的電源系統可特別提供同時分別檢測三個以上用戶的（如：中國移動、中國電信、中國聯通等）負載（包括一次下電、二次下點）的電流，可為用戶提供三個或以上用戶在同一段時間內的功率（用電量）比值，提供數據處理依據并可以本地數據下載和上傳集中監控中心。
電源系統正面進行操作、維護。
電源系統操作方便、易于安裝和維護, 適用于基站、中小容量交換局、衛星通信、數據通信等電網波動范圍很寬的場合。
|
輸出最大功率 |
輸入電壓范圍 |
輸出額定電壓 |
最大輸出電流 |
系統型號 |
|
34.8KW（最大） |
90－290Vac |
-53.5V |
600A/-53.5Vdc |
APS3504060016 |
|
輸入輸出配置 |
|
交流輸入：100A/3P，C級防雷；電池輸入：500A熔絲*2；直流輸出：三個用戶的分路分別為一次下電（160A熔絲*4+MCB*3；二次下電100A熔絲*4；第四個用戶的分路為一次下電MCB63A*3；二次下電MCB16A*2；可檢測八個分路的電流，提供各之路電量的總和。 |
系統由一路（兩路機械互鎖）三相交流輸入，經C級防雷組件后，送入整流模塊輸入。
整流模塊采用并聯方式工作,模塊的直流輸出經匯流排匯接，分別供給兩路后備電池組和直流負載。直流負載分別由熔斷器或空氣開關進行控制，為用戶提供每一路負載的通、斷控制以及對負載出現過載、短路起到保護作用。
系統正常情況下，整流模塊、配電單元的各種參數均由監控模塊進行控制，按其預定的參數或用戶命令進行工作。如果市電出現故障，系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓降到一次下電電壓點時，監控模塊控制一次下電接觸器動作,切斷一次負載；當電池電壓降到電池保護電壓點時，監控模塊控制二次下電接觸器動作，切斷電源系統與電池的連接，保護電池不被過度放電，此時電源系統將停止工作。當外部市電恢復，整流模塊恢復輸出，系統將恢復正常工作狀態。監控模塊可與負載分路電流采集板通信，讀取一二次下電回路負載支路的電流，同時根據計算負載支路所用電量比。監控模塊可對整個配電系統的工作狀況進行檢測、控制，用戶命令可通過監控模塊面板上的鍵盤、本地后臺PC機、遠端中央控制室下達，系統工作狀態及參數均可在監控模塊液晶顯示屏、本地后臺PC機、遠端中央控制室顯示。系統通過配置適當?shù)膫鞲衅�，可以對各種環境量，包括煙霧、門磁、水浸、溫度、濕度進行采集和上報。
機械特性
外形尺寸 高×寬×深 = 2000×600×600（單位：mm）
|
